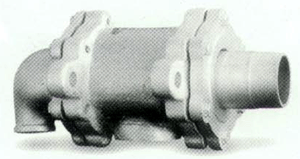

QS-X/QS-XF型旋轉接頭

結構簡介：

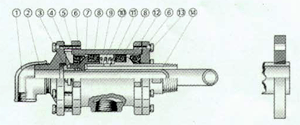

其結構簡單、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（12）直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（13）底平面和浸漬石墨球面密封環（6），共同組成密封可靠的動密封磨擦副；球面密封環在其殼體（9）內的環形空間中滑動，加之無油軸承（8）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（10）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。另外，殼體上采用雙耳支承，使大規格旋轉接頭支承更平穩，密封更穩定。

1、彎頭　　2、端蓋　　 3、填料壓蓋 4、中蓋
5、密封填料 6、球面密封環　　7、彈簧座
8、無油軸承 9、殼體　　　10、彈簧　 11、彈簧墊 12、外管體　13、底蓋　　14、內管

訂貨時注意事項：
　1、型號說明
　　QS-X--球面密封結構，雙向流通內管旋轉螺紋連接式；
　　QS-XF--球面密封結構，雙向流通內管旋轉法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。

使用參數：
　最高轉速：100RPM
　最高溫度：220℃
　最高壓力：1.8MPa
　適用介質：水、鹽水、空氣等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

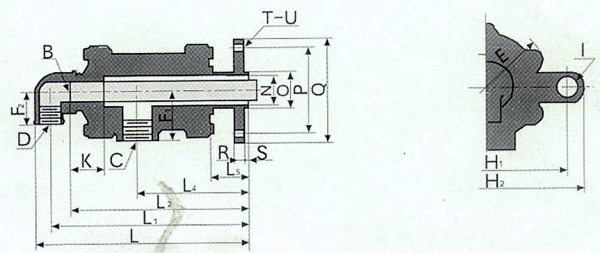

QS-X型旋轉接頭

規格	型號	A	B	C	D	E	F₁	F₂	H₁	H₂	I	K	L	L₁	L₂	L₄	L₅	L₇	N
65	QS-X65-32	R2-1/2	40	Rc2-1/2	Rc1-1/4	190	85	62	220	270	20	50	428	402	302	195	80	40	64
80	QS-X80-40	R3	46	Rc2-1/2	Rc2	230	110	72	300	355	26	65	500	465	354	220	85	45	75
100	QS-X100-65	R4	73	Rc2-1/2	Rc2-1/2	261	120	90	300	354	26	63	525	483	372	265	87	45	97

QS-XF型旋轉接頭

規格	型號	B	C	D	E	F₁	F₂	H₁	H₂	I	K	L	L₁	L₂	L₄	L₅	N	O	P	Q	R	S	T	U
65	QS-XF65-32	40	Rc2-1/2	Rc1-1/4	190	85	62	220	270	20	50	428	402	302	195	80	64	78	145	185	20	18	4	18
80	QS-XF80-40	46	Rc2-1/2	Rc2	230	110	72	300	355	26	65	500	465	354	220	85	75	90	160	200	20	20	8	18
100	QS-XF100-65	73	Rc2-1/2	Rc2-1/2	261	120	90	300	354	26	63	525	483	372	265	87	97	112	180	220	22	22	8	18
