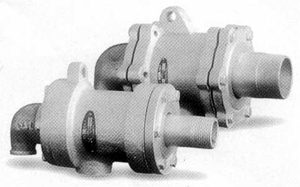

QS-X/QS-XF型旋轉接頭

結構簡介：

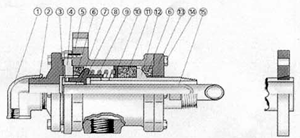

其結構簡單、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（12）直接接到輥?zhàn)踊蚝嫱采希瑸橹饕男D(zhuǎn)部件；經過精加工的外管體球面、底蓋（13）底平面和浸漬石墨球面密封環（6），共同組成密封可靠的動密封磨擦副；球面密封環在其殼體（5）內的環形空間中滑動，加之無油軸承（11）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（9）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度，形成一層很薄的液膜，提供密封和潤滑，從而減輕摩擦和磨損，延長了使用壽命。

1、彎頭　2、端蓋　　　 3、填料壓蓋　 4、中蓋　 5、殼體　　6、球面密封環 7、密封填料　 8、彈簧座 9、彈簧　10、彈簧墊　11、無油軸承 12、外管體 13、底蓋　14、螺栓　　15、內管

訂貨時注意事項：
　1、型號說明
　　QS-X--球面密封結構，雙向流通內管旋轉螺紋連接式；
　　QS-XF--球面密封結構，雙向流通內管旋轉法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明外管體螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。

使用參數：
　最高轉速：100RPM
　最高溫度：220℃
　最高壓力：1.8MPa
　適用介質：水、熱水、蒸汽、導熱油等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

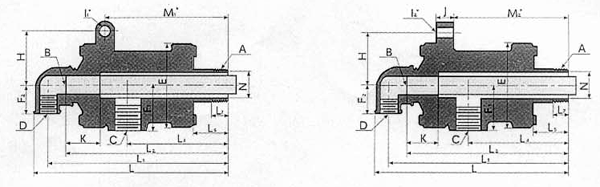

QS-X型旋轉接頭 *某些規格為軸向止轉孔，某些規格為徑向止轉孔。

規格	型號	A	B	C	D	E	F₁	F₂	H	I₁	I₂	J	K	L	L₁	L₂	L₄	L₅	L₇	M₁	M₂	N
32	QS-X32-15	R1-1/4	19	Rc1	Rc1/2	120	63	38	70	-	14	20	50	294	280	220	158	56	25	-	174	30
40	QS-G40-20	R1-1/2	25	Rc1-1/4	Rc3/4	161	74	43	75	-	14	20	50	332	315	250	176	60	30	-	204	38
50	QS-G50-25	R2	31	Rc1-1/2	Rc1	160	78	51	100	20	-	-	52	370	348	265	186	65	30	220	-	48

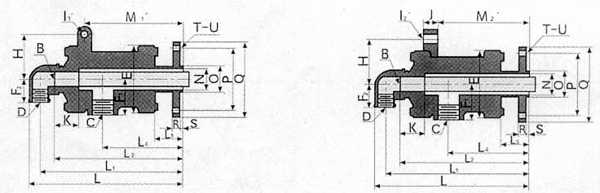

QS-X型旋轉接頭 *某些規格為軸向止轉孔，某些規格為徑向止轉孔。

格	型號	B	C	D	E	F₁	F₂	H	I₁	I₂	J	K	L	L₁	L₂	L₄	L₅	M₁	M₂	N	O	P	Q	R	S	T	U
32	QS-XF32-15	19	Rc1	Rc1/2	120	63	38	70	-	14	20	50	300	286	228	164	62	-	180	30	42	100	140	18	12	4	18
40	QS-XF40-20	25	Rc1-1/4	Rc3/4	161	74	43	90	-	14	20	50	332	315	250	176	60	-	204	38	48	110	150	18	12	4	18
50	QS-XF50-25	31	Rc1-1/2	Rc1	160	78	51	100	20	-	-	52	375	353	270	191	70	220	-	48	60	125	165	20	15	4	18
