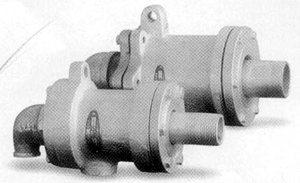

QS-G/QS-GF型旋轉接頭

結構簡介：

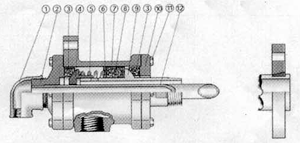

其結構簡單、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（9）直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（10）底平面和浸漬石墨球面密封環（3），共同組成密封可靠的動密封磨擦副；球面密封環有其殼體（7）內的環形空間中滑動，加之無油軸承（8）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（5）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。

1、彎頭　　2、端蓋　3、球面密封環 4、彈簧座 5、彈簧　　6、彈簧墊 7、殼體　　　8、無油軸承 9、外管體　10、底蓋　11、螺栓　　　 12、內管

訂貨時注意事項：
　1、型號說明
　　QS-G--球面密封結構，雙向流通內管固定螺紋連接式；
　　QS-GF--球面密封結構，雙向流通內管固定法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。

使用參數：
　最高轉速：100RPM
　最高溫度：220℃
　最高壓力：1.8MPa
　適用介質：水、鹽水、空氣。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

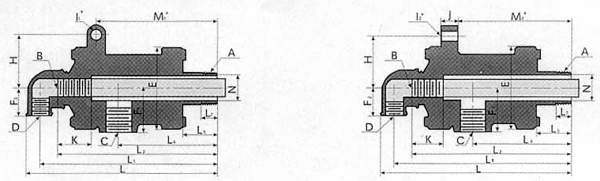

QS-G型旋轉接頭

規格	型號	A	B	C	D	E	F₁	F₂	H	I₁	I₂	J	K	L	L₁	L₂	L₄	L₅	L₇	M₁	M₂	N
32	QS-G32-15	R1-1/2	G1/2	Rc1	Rc1/2	120	63	38	70	-	14	20	25	279	265	252	158	56	25	-	174	30
40	QS-G40-20	R1-1/2	G3/4	Rc1-1/4	Rc3/4	161	74	43	75	-	14	20	25	315	297	278	176	60	30	-	204	38
50	QS-G50-25	R2	G1	Rc1-1/2	Rc1	160	78	51	100	-	20	25	30	350	328	310	186	65	30	-	217	48
65	QS-G65-32	R2-1/2	G1-1/4	Rc2	Rc1-1/4	190	90	62	95	20	-	-	35	368	342	320	190	80	40	212	-	64

QS-GF型旋轉接頭

規格	型號	B	C	D	E	F₁	F₂	H	I₁	I₂	J	K	L	L₁	L₂	L₄	L₅	M₁	M₂	N	O	P	Q	R	S	T	U
32	QS-GF32-15	G1/2	Rc1	Rc1/2	120	63	38	70	-	14	20	25	285	271	258	164	62	-	180	30	42	100	140	18	12	4	18
40	QS-GF40-20	G3/4	Rc1-1/4	Rc3/4	161	74	43	75	-	14	20	25	315	297	278	176	60	-	204	38	48	110	150	18	12	4	18
50	QS-GF50-25	G1	Rc1-1/2	Rc1	160	78	51	100	-	20	25	30	355	333	315	191	70	-	222	48	60	125	165	20	15	4	18
65	QS-GF65-32	G1-1/4	Rc2	Rc1-1/4	190	90	62	95	20	-	-	35	378	352	330	200	90	222	-	64	78	145	185	20	18	4	18
