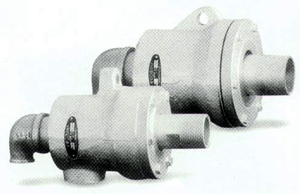

Q₁S-G/Q₁S-GF型旋轉接頭

結構簡介：

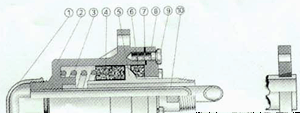

其為Q型系列旋轉接頭的派生類型，結構更簡單、體積更小、重量更輕、密封性能穩定、維護方便，也是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（5）直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（8）和浸漬石墨球面密封環（6）共同組成密封可靠的動密封磨擦副，球面密封環有其殼體（2）內的環形空間中滑動，加之無油軸承（4）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（3）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。

1、彎頭　　2、殼體　　　3、彈簧 4、無油軸承 5、外管體　 6、球面密封環 7、密封墊 8、底蓋
9、螺栓　　10、內管

　訂貨時注意事項：
　　1、型號說明
　　　Q1S-G--球面密封派生結構，雙向流通內管固定螺紋連接式；
　　　Q1S-GF--球面密封派生結構，雙向流通內管固定法蘭連接式。
　　2、若訂購外管體或內管螺紋連接式旋轉接頭，請注明其螺紋的左、右旋向。
　　3、旋轉接頭的使用必須配用金屬軟管。
　　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　　5、特殊要求請注明。

　使用參數：
　　最高轉速：100RPM
　　最高溫度：220℃
　　最高壓力：1.8MPa
　　適用介質：水、熱水、蒸汽、導熱油等。
　注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

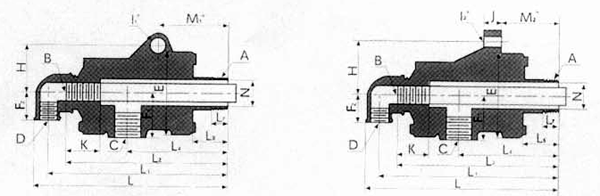

Q₁S-G型旋轉接頭 *某些規格為軸向止轉孔，某些規格為徑向止轉孔。

規格	型號	A	B	C	D	E	F₁	F₂	H	I₁	I₂	J	K	L	L₁	L₂	L₄	L₅	L₇	M₁	M₂	N
20	Q₁S-G20-8	R3/4	G1/4	Rc3/4	Rc1/2	96	48	30	48	12	-	-	35	195	180	166	118	40	20	89	-	18
32	Q₁S-G32-15	R1-1/4	G1/2	Rc1	Rc1/2	120	63	38	70	-	14	16	47	250	235	219	152	58	25	-	94	30
40	Q₁S-G40-20	R1-1/2	G3/4	Rc1-1/4	Rc3/4	130	70	43	78	-	16	22	45	291	273	254	187	69	30	-	125	38
50	Q₁S-G50-25	R2	G1	Rc1-1/2	Rc1	160	80	51	80	18	-	-	36	311	291	270	194	65	32	133	-	48

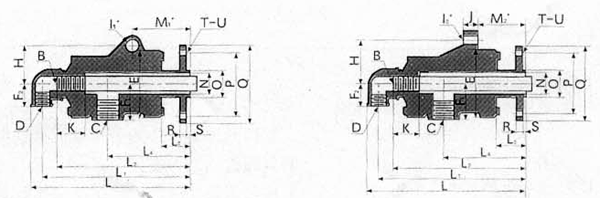

Q₁S-GF型旋轉接頭 *某些規格為軸向止轉孔，某些規格為徑向止轉孔。

規格	型號	B	C	D	E	F₁	F₂	H	I₁	I₂	J	K	L	L₁	L₂	L₄	L₅	M₁	M₂	N	O	P	Q	R	S	T	U
20	Q₁S-GF20-8	G1/4	Rc3/4	Rc1/2	96	48	30	48	12	-	-	35	195	180	166	118	40	89	-	18	27	75	105	16	8	4	14
32	Q₁S-GF32-15	G1/2	Rc1	Rc1/2	120	63	38	70	-	14	16	47	250	235	219	152	58	-	94	30	42	100	140	18	12	4	18
40	Q₁S-GF40-20	G3/4	Rc1-1/4	Rc3/4	130	70	43	78	-	16	22	45	291	273	254	187	69	-	125	38	48	110	150	18	12	4	18
50	Q₁S-GF50-25	G1	Rc1-1/2	Rc1	160	80	51	80	18	-	-	36	311	291	270	194	65	133	-	48	60	125	165	20	15	4	18
