訂貨時注意事項：
1、型號說明
HD--合金殼體結構，單向螺紋連接式；
HD-F--合金殼體結構，單向法蘭連接式。
2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
3、旋轉接頭的使用必須配用金屬軟管。
4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
5、特殊要求請注明。 |
| |
|
使用參數：
最高轉速：1000RPM
最高溫度：100℃
最高壓力：1.0MPa
適用介質：水、鹽水、空氣等。
 注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。 |
| |
|
|
|

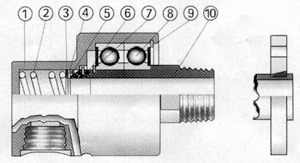

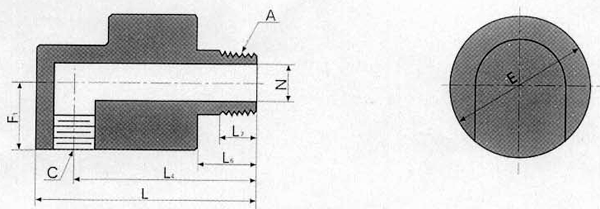

HD型旋轉接頭 |
| 規格 |
型號 |
A |
C |
E |
F1 |
L |
L4 |
L6 |
L7 |
N |
| 6 |
HD-6 |
R1/8 |
Rc1/8 |
39 |
20 |
76 |
66 |
22 |
12 |
5 |
| 8 |
HD-8 |
R1/4 |
Rc1/4 |
39 |
20 |
76 |
66 |
22 |
12 |
5 |
| 10 |
HD-10 |
R3/8 |
Rc3/8 |
55 |
28 |
105 |
90 |
30 |
15 |
8 |
| 15 |
HD-15 |
R1/2 |
Rc1-2 |
55 |
28 |
105 |
90 |
30 |
18 |
12 |
| 20 |
HD-20 |
R3/4 |
Rc3/4 |
62 |
31 |
115 |
95 |
30 |
20 |
16 |
| 25 |
HD-25 |
R1 |
Rc1 |
74 |
37 |
125 |
103 |
33 |
20 |
20 |
| 32 |
HD-32 |
R1-1/4 |
Rc1-1/4 |
90 |
45 |
156 |
128 |
42 |
25 |
30 |
| 40 |
HD-40 |
R1-1/2 |
Rc1-1/2 |
95 |
48 |
160 |
130 |
40 |
25 |
36 |
| 50 |
HD-50 |
R2 |
Rc2 |
122 |
61 |
220 |
182 |
60 |
35 |
48 |
| 65 |
HD-65 |
R2-1/2 |
Rc2-1/2 |
156 |
78 |
256 |
211 |
68 |
40 |
62 |
|
|
|
|
|
|
HD-F型旋轉接頭 |
| 規格 |
型號 |
C |
E |
F1 |
L |
L4 |
L6 |
N |
O |
P |
Q |
R |
S |
T |
U |
| 10 |
HD-F10 |
Rc3/8 |
55 |
28 |
118 |
103 |
43 |
8 |
20 |
60 |
90 |
14 |
6 |
4 |
14 |
| 15 |
HD-F15 |
Rc1/2 |
55 |
28 |
118 |
103 |
43 |
12 |
26 |
65 |
95 |
14 |
8 |
4 |
14 |
| 20 |
HD-F20 |
Rc3/4 |
62 |
31 |
132 |
112 |
47 |
16 |
32 |
75 |
105 |
16 |
8 |
4 |
14 |
| 25 |
HD-F25 |
Rc1 |
74 |
37 |
141 |
119 |
49 |
20 |
36 |
85 |
115 |
16 |
10 |
4 |
14 |
| 32 |
HD-F32 |
Rc1-1/4 |
90 |
45 |
171 |
143 |
57 |
30 |
46 |
100 |
140 |
18 |
12 |
4 |
18 |
| 40 |
HD-F40 |
Rc1-1/2 |
95 |
48 |
177 |
147 |
57 |
35 |
52 |
110 |
150 |
18 |
12 |
4 |
18 |
| 50 |
HD-F50 |
Rc2 |
122 |
61 |
225 |
187 |
65 |
48 |
60 |
125 |
165 |
20 |
15 |
4 |
18 |
| 65 |
HD-F65 |
Rc2-1/2 |
156 |
78 |
264 |
219 |
76 |
62 |
75 |
145 |
185 |
20 |
18 |
4 |
18 |
|
|
