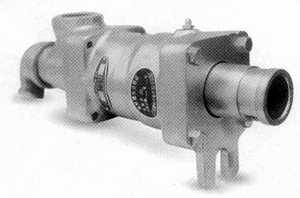

DS-X/DS-XF型旋轉接頭

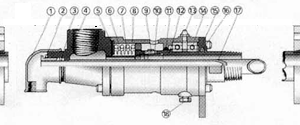

結構簡介：
空心軸（12）通過螺紋或法蘭連接到輥子或輥筒上，為主要的旋轉部件，與設備作同步運動。密封環（9）與空心軸和波紋補償器（7）組成浮動的雙端面密封摩擦副，有利于減小由于大、重設備同心度差而帶來的密封性不好等缺點。密封環由經過浸漬的碳石墨制成，具有良好的自潤滑性，從而降低摩擦和磨損，提高了使用壽命；密封環磨損后，由波紋補償器借助于彈簧的壓力隨時得到補償。軸承（14）的使用一方面起支撐作用，同時又提高了旋轉精度，降低了摩擦扭矩。另外，殼體上設有觀察孔，通過觀察孔可隨時觀察到密封環的磨損及密封情況。

1、彎頭　　2、填料壓蓋 3、密封填料　4、三通
5、墊片　　 6、保護套　 7、波紋補償器 8、殼體 9、密封環　10、定位套　 11、密封圈　 12、空心軸 13、注油嘴　14、軸承　　15、壓蓋　　 16、防塵圈 17、內管 18、放油塞

訂貨時注意事項：
　1、型號說明
　　DS-X--端面密封結構，雙向內管旋轉螺紋連接式；
　　DS-XF--端面密封結構，雙向內管旋轉法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。

使用參數：
　最高轉速：500RPM
　最高溫度：200℃
　最高壓力：1.8MPa
　適用介質：水、蒸汽、油、空氣。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

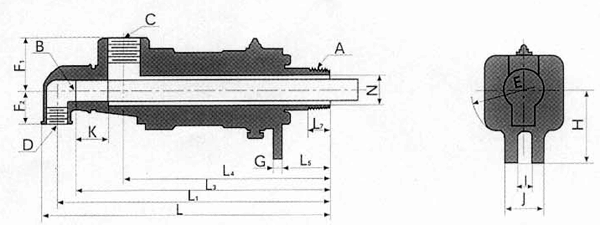

JQDS-X型旋轉接頭

規格	型號	A	B	C	D	E	F₁	F₂	G	H	I	J	K	L	L₁	L₃	L₄	L₅	L₇	N
15	DS-X15-6	R1/2	10	Rc3/8	Rc3/8	79	29	25	8	55	14	34	15	217	204	191	156	42	20	14
20	DS-X20-8	R3/4	12	Rc1/2	Rc1/2	89	34	30	10	65	18	38	15	244	229	215	175	45	22	18
25	DS-X25-10	R1	16	Rc3/4	Rc1/2	110	42	33	10	71	14	40	28	303	288	273	223	63	25	25
32	DS-X32-15	R1-1/4	19	Rc1	Rc1/2	119	44	38	11	82	18	48	47	311	294	293	224	57.5	28	32
40	DS-X40-20	R1-1/2	25	Rc1-1/4	Rc3/4	125	60	43	10	92	20	50	48	353	335	328	253	60	30	38
50	DS-X50-25	R2	31	Rc1-1/2	Rc1	167	54	51	10	95	18	42	49	358	338	331	254	56	32	50
65	DS-X65-32	R2-1/2	40	Rc2	Rc1-1/4	186	70	62	14	120	20	50	59	422	394	383	295	72	42	65
80	DS-X80-40	R3	46	Rc2-1/2	Rc2	207	75	72	16	130	24	54	71	501	465	449	338	94	45	75

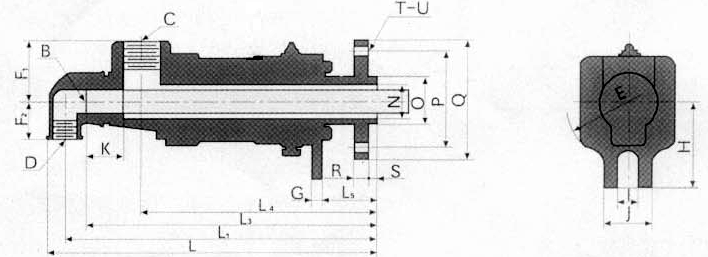

JQDS-XF型旋轉接頭

規格	型號	B	C	D	E	F₁	F₂	G	H	I	K	L	L₁	L₃	L₄	L₅	L₆	N	o	p	q	r	s	t	u
15	DS-XF15-6	10	Rc3/8	Rc3/8	79	29	25	8	55	14	34	15	222	209	196	161	47	14	26	65	95	14	8	4	14
20	DS-XF20-8	12	Rc1/2	Rc1/2	89	34	30	10	65	18	38	15	248	233	219	179	49	18	29	75	105	16	8	4	14
25	DS-XF25-10	16	Rc3/4	Rc1/2	110	42	33	10	71	14	40	28	304	289	274	224	64	25	40	85	115	16	10	4	14
32	DS-XF32-15	19	Rc1	Rc1/2	119	44	38	11	82	18	48	47	311	296	295	226	59.5	32	44	100	140	18	12	4	18
40	DS-XF40-20	25	Rc1-1/4	Rc3/4	125	60	43	10	92	20	50	48	364	346	339	264	71	38	49	110	150	18	12	4	18
50	DS-XF50-25	31	Rc1-1/2	Rc1	167	54	51	10	95	18	42	49	370	350	343	266	68	50	60	125	165	20	15	4	18
65	DS-XF65-32	40	Rc2	Rc1-1/4	186	70	62	14	120	20	50	59	422	394	383	295	72	65	75	145	185	20	18	4	18
80	DS-XF80-40	46	Rc2-1/2	Rc2	207	75	72	16	130	24	54	71	482	446	430	319	75	75	90	160	200	20	20	8	18
