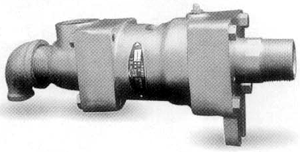

DS-G/DS-GF型旋轉接頭

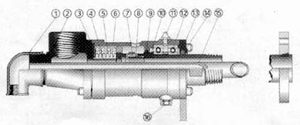

結構簡介：
空心軸（10）通過螺紋或法蘭連接到輥?zhàn)踊蜉佂采�，為主要的旋轉部件，與設備作同步運動。密封環（7）與空心軸和波紋補償器（5）共同組成浮動的雙端面密封摩擦副，有利于減小由于大、重設備同心度差而帶來的密封性不好等缺點。密封環由經過浸漬的碳石墨制成，具有良好的自潤滑性，從而降低摩擦和磨損，提高了使用壽命；密封環磨損后，由波紋補償器借助于彈簧的壓力隨時得到補償。軸承（12）的使用一方面起支撐作用，同時又提高了旋轉精度，降低了摩擦扭矩。另外，殼體上設有觀察孔，通過觀察孔可隨時觀察到密封環的磨損及密封情況。

1、彎頭　　　2、三通　3、墊片　4、保護套
5、波紋補償器 6、殼體　7、密封環 8、定位套
9、密封圈　　 10、空心軸 11、軸承 12、壓蓋
13、防塵圈　　14、內管　 15、放油塞

訂貨時注意事項：
　1、型號說明
　　DS-G--球面密封結構，雙向內管固定螺紋連接式；
　　DS-GF--球面密封結構，雙向內管固定法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。

使用參數：
　最高轉速：500RPM
　最高溫度：200℃
　最高壓力：1.8MPa
　適用介質：水、鹽水、空氣。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

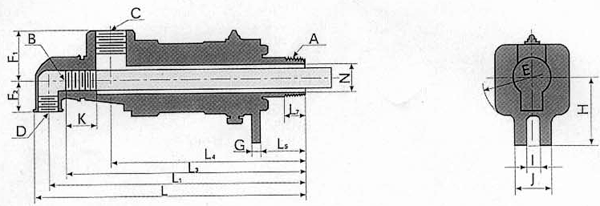

DS-G型旋轉接頭

規格	型號	A	B	C	D	E	F₁	F₂	G	H	I	J	K	L	L₁	L₃	L₄	L₅	L₇	N
15	DS-G15-6	R1/2	G1/8	Rc3/8	Rc3/8	79	29	25	8	55	14	34	15	217	204	191	156	42	20	14
20	DS-G20-8	R3/4	G1/4	Rc1/2	Rc1/2	89	34	30	10	65	18	38	15	244	229	215	175	45	22	18
25	DS-G25-10	R1	G3/8	Rc3/4	Rc1/2	110	42	33	10	70	14	40	28	303	288	273	223	63	25	25
32	DS-G32-15	R1-1/4	G1/2	Rc1	Rc1/2	119	44	38	11	82	18	48	25	311	294	279	224	57.5	28	32
40	DS-G40-20	R1-1/2	G3/4	Rc1-1/4	Rc3/4	125	60	43	10	92	20	50	30	353	335	316	253	60	30	38
50	DS-G50-25	R2	G1	Rc1-1/2	Rc1	167	54	51	10	95	18	42	35	358	338	317	254	56	32	50
65	DS-G65-32	R2-1/2	G1-1/4	Rc2	Rc1-1/4	186	70	62	14	120	20	50	45	422	394	369	295	72	42	65
80	DS-G80-40	R3	G1-1/2	Rc2-1/2	Rc2-1/2	207	75	72	16	130	24	54	38	501	465	433	338	94	45	75
80	DS-G80-50	R3	G2	Rc2-1/2	Rc2-1/2	207	75	72	16	130	24	54	38	501	465	433	338	94	45	75

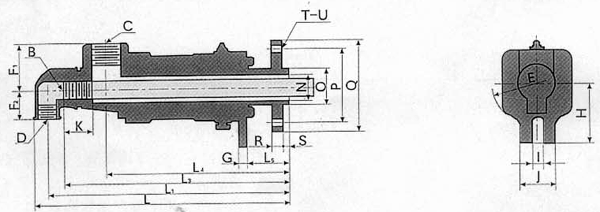

DS-GF型旋轉接頭

規格	型號	B	C	D	E	F₁	F₂	G	H	I	J	K	L	L₁	L₃	L₄	L₅	N	O	P	Q	R	S	T	U
15	DS-GF15-6	G1/8	Rc3/8	Rc3/8	79	29	25	8	55	14	34	15	222	209	196	161	47	14	26	65	95	14	8	4	14
20	DS-GF20-8	G1/4	Rc1/2	Rc1/2	89	34	30	10	65	18	38	15	248	233	219	179	49	18	29	75	105	16	8	4	14
25	DS-GF25-10	G3/8	Rc3/4	Rc1/2	110	42	33	10	70	14	40	28	304	289	274	224	64	25	40	85	115	16	10	4	14
32	DS-GF32-15	G1/2	Rc1	Rc1/2	119	44	38	11	82	18	48	25	311	296	281	226	59.5	32	44	100	140	18	12	4	18
40	DS-GF40-20	G3/4	Rc1-1/4	Rc3/4	125	60	43	10	92	20	50	30	364	346	327	264	71	38	49	110	150	18	12	4	18
50	DS-GF50-25	G1	Rc1-1/2	Rc1	167	54	51	10	95	18	42	35	370	350	329	266	68	50	60	125	165	20	15	4	18
65	DS-GF65-32	G1-1/4	Rc2	Rc1-1/4	186	70	62	14	120	20	50	45	422	394	369	295	72	65	75	145	185	20	18	4	18
80	DS-GF80-40	G1-1/2	Rc2-1/2	Rc2-1/2	207	75	72	16	130	24	54	38	482	446	414	319	75	75	90	160	200	20	20	8	18
80	DS-GF80-50	G2	Rc2-1/2	Rc2-1/2	207	75	72	16	130	24	54	38	482	446	414	319	75	75	90	160	200	20	20	8	18
