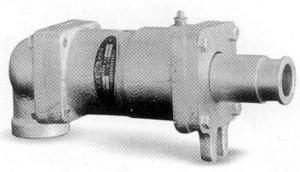

Dd/Dd-F型旋轉接頭

結構簡介：

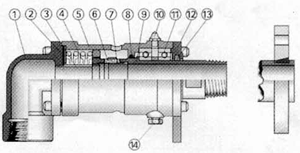

空心軸（9）通過螺紋或法蘭連接到輥子或輥筒上，為主要的旋轉部件，與設備作同步運動。密封環（6）與空心軸和波紋補償器（4）共同組成浮動的雙端面密封摩擦副，有利于減小由于大、重設備同心度差而帶來的密封性不好等缺點。密封環由經過浸漬的碳石墨制成，具有良好的自潤滑性，從而降低摩擦和磨損提高了使用壽命；密封環磨損后，由波紋補償器借助于彈簧的壓力隨時得到補償。軸承（11）的使用一方面起支撐作用，同時又提高了旋轉精度，降低了摩擦扭矩。另外，殼體上設有觀察孔，通過觀察孔可隨時觀察到密封環的磨損及密封情況。

1、彎通　 2、墊片　 3、保護套　 4、波紋補償器 5、殼體　　6、密封環 7、定位套　　8、密封圈　　 9、空心軸 10、注油嘴 11、軸承　　 12、壓蓋　　 13、防塵圈 14、放油塞

訂貨時注意事項：
　1、型號說明
　　Dd--端面密封結構，單向螺紋連接式；
　　Dd-F--端面密封結構，單向法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--密封環。
　5、特殊要求請注明。

使用參數：
　最高轉速：500RPM
　最高溫度：200℃
　最高壓力：1.8MPa
　適用介質：水、鹽水、空氣。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

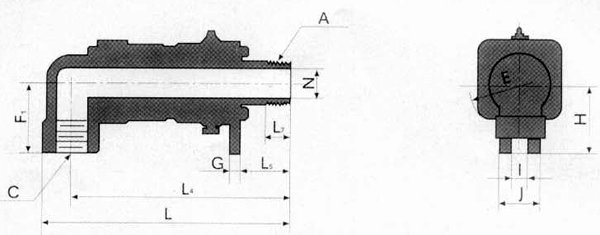

Dd型旋轉接頭

規格	型號	A	C	E	F₁	G	H	I	J	L	L₄	L₅	L₇	N
10	Dd-10	R3/8	R3/8	79	40	8	55	14	34	164	149	36	16	10
15	Dd-15	R1/2	R1/2	79	40	8	55	14	34	175	158	42	20	14
20	Dd-20	R3/4	R3/4	89	45	10	65	18	38	197	177	45	22	18
25	Dd-25	R1	R1	110	55	10	70	14	40	256	231	63	25	25
32	Dd-32	R1-1/4	R1-1/4	119	78	11	82	18	48	264	234	57.5	28	32
40	Dd-40	R1-1/2	R1-1/2	125	83	10	92	20	50	288	256	60	30	38
50	Dd-50	R2	R2	167	88	10	95	18	42	308	270	56	32	50
65	Dd-65	R2-1/2	R2-1/2	186	110	14	120	20	50	359	314	72	42	65
80	Dd-80	R3	R3	207	115	16	130	24	54	404	348	94	45	75

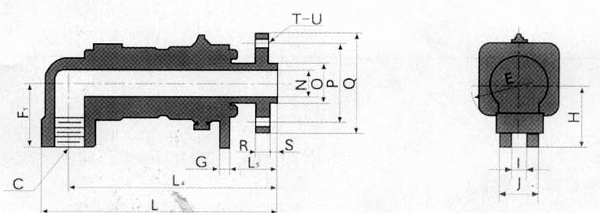

Dd-F型旋轉接頭

規格	型號	C	E	F₁	G	H	I	J	L	L₄	L₅	N	O	P	Q	R	S	T	U
15	Dd-F15	R1/2	79	40	8	55	14	34	185	170	57	10	26	65	95	14	8	4	14
20	Dd-F20	R3/4	89	45	10	65	18	38	201	181	49	18	29	75	105	16	8	4	14
25	Dd-F25	R1	110	55	10	70	14	40	257	232	64	25	40	85	115	16	10	4	14
32	Dd-F32	R1-1/4	119	78	11	82	18	48	266	236	59.5	32	44	100	140	18	12	4	18
40	Dd-F40	R1-1/2	125	83	10	92	20	50	299	267	71	38	49	110	150	18	12	4	18
50	Dd-F50	R2	167	88	10	95	18	42	320	282	68	50	60	125	165	20	15	4	18
65	Dd-F65	R2-1/2	186	110	14	120	20	50	359	314	72	65	75	145	185	20	18	4	18
80	Dd-F80	R3	207	115	16	130	24	54	385	329	75	75	90	160	200	20	20	8	18
